ＳＯＮＹ　ノートＶＡＩＯ　Ｚ１ＶＥです。

　元気に稼働している様でも、ハードディスクの寿命は
　必ずやってきます。

　ＯＳ、アプリ、環境設定、データを　現状のまま
　容量アップする事にしました。

　裏面の大量にあるビスを抜きます。
　３種類のビスが有るので記録を撮りながら抜きます。
　３カ所のビスはシールの下にあります。

　取り説にあるメモリー増設の下りを参考にして
　キーボードを浮かせます。

　一気に持ち上げるとフレキが損傷するので浮かせる
　程度にして左側の下を覗きます。

　キーボードを斜めに持ちあげて、キーボードI/Fフレキ
　を抜きます。

　コネクタロックは茶色のロックを倒すタイプです。
　茶色のプラを引き上げてフレキを抜きます。

　キーボードが外せました。

　止めビスを２本取り外します。

　筐体を開けるために、フレキ２本を抜きます。

はい、外せました。

実に綺麗な配置です、ケーブル類もオーディオ部以外は
綺麗に配置されています。

筐体の上ケースの裏面です。

ハードディスクのＩＤＥフレキを外します。

ハードディスクのアングルのビス１カ所が黒シールで
保護された状態で有ります、剥がして抜きましょう。

ハードディスクのアングルのビス２本抜きましょう。

ハードディスクを取り外せました。

左右アングルを外し新しいハードディスクに取り付けたら
逆手順で装着します。

参考：

ハードディスクの外れた状態

ハードディスクの認識が出来ています。

４０ＧＢ　→　６０ＧＢにアップしました。
新しいハードディスクは静かで速いですね。

　トラックパッドの裏です。

　左右クリックボタンとパッド部は２枚の基板に
　分かれてますねぇ。

　他社などでは大きめのフレキパターンで１枚物
　だったりしますが、ボタンの押し圧力に対応する為に
　基板タイプなのかも。

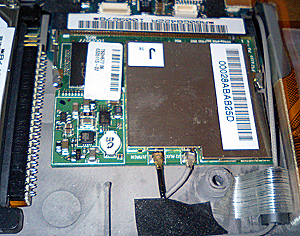

　無線LAN基板です。

　アンテナ線が２本（黒と灰色）走り出しています。

　コネクタ式になってる基板なのでレス商品の場合
　無線LAN化するときには、ここに挿せば良いわけです。

　ただし、どんな物でも規格が適合するかは不明。
